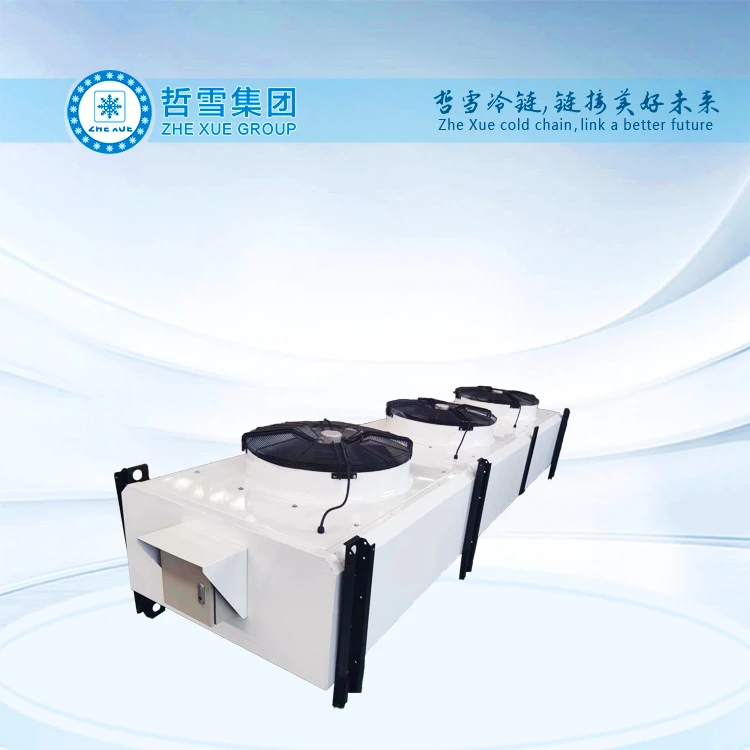

Evaporador de escape de soplado de doble cara

Los evaporadores de escape de soplado de doble cara son los últimos de nuestra gama de evaporadores de alta calidad. El producto está diseñado con la tecnología más avanzada y materiales de la más alta calidad, lo que lo hace muy duradero y energéticamente eficiente. Es fácil de mantener y también garantiza una transferencia de calor efectiva y un enfriamiento uniforme en todo el evaporador. Esto lo hace adecuado para aplicaciones termostáticas como procesamiento químico, almacenamiento de alimentos y producción farmacéutica.

Todos los evaporadores están equipados con motores de ventilador externos de marcas internacionales. Su diseño compacto y modular también facilita su instalación, lo que le permite integrarlo perfectamente con su equipo existente.

Instalación del evaporador de escape con soplado de doble cara

1) Dependiendo del tamaño del enfriador de aire, se deben usar 4, 6, 8 o 10 pernos largos para levantarlo en el techo de la cámara frigorífica.

2) La distancia entre la superficie del intercambiador de calor del evaporador y la pared del almacén no debe ser inferior a 250 ~ 350 mm (P 1) para garantizar el funcionamiento normal y el mantenimiento conveniente del evaporador.

3) Después de instalar el evaporador, se debe prestar atención para verificar que el evaporador esté instalado nivelado.

4) La tubería de drenaje desde la parte inferior del evaporador que conduce al exterior del almacén debe tener una cierta pendiente para que la salida de la tubería de drenaje sea más baja que la entrada para garantizar que el agua de descongelación pueda descargarse sin problemas fuera del almacén; La parte de la tubería de drenaje fuera del almacén debe estar equipada con un codo en forma de U para asegurar un sello de agua y evitar que una gran cantidad de aire caliente fuera del almacén ingrese al almacenamiento en frío a través de la tubería de drenaje (p1).

5) Las tuberías de drenaje en el almacén deben aislarse con tuberías de algodón con aislamiento térmico de 25 mm de espesor. Cuando la temperatura de almacenamiento es inferior a -20 grados, se debe instalar una tubería de calefacción eléctrica en la tubería de drenaje para evitar que el agua de descongelación congelación durante el proceso de descarga y garantizar un drenaje suave.

6) Al instalar la válvula de expansión, la bolsa sensora de temperatura debe envolverse firmemente en la mitad superior del tubo de retorno horizontal y garantizar un buen contacto entre la bolsa sensora de temperatura y el tubo de retorno. El exterior de la bolsa sensora de temperatura debe estar aislado con un tubo de algodón aislante con un espesor de 10 mm y una longitud de 100 mm para evitar que la bolsa sensora de temperatura se vea afectada por la temperatura de almacenamiento y provoque que el sistema de refrigeración no funcione correctamente.

7) La salida de aire del evaporador debe estar alejada de obstrucciones como vigas y columnas para evitar afectar el rango de suministro de aire del evaporador.

Parámetros de rendimiento

Φ450 mm-7P
C07=7mm Espaciado de aletas
Modelo		MJH451C07R4-E	MJH451C07R6-E	MJH452C07R4-E
Capacidad de refrigeración (kw)	SC1(△t=10K)	8.71	12.06	17.92
	SC2(△t=8K)	5.53	7.94	11.64
	SC3(△t=7K)	4.00	6.05	9.03
	SC4(△t=6K)	3.10	4.81	7.07
	SC5(△t=6K)	3.00	4.52	6.72
área de intercambio de calor (㎡)		20.50	30.80	40.30
volumen del tubo (dm³)		6.5	9.4	12.7
caudal de aire (m³/h)		6370	6010	12680
potencia total del ventilador (W)		540	540	1080
corriente total del ventilador (A)		0.84	0.84	1.68
flujo de aire (m)		23	23	23
potencia de descongelación (W)		4500	5400	7500
diámetro de la tubería entrada/salida (Φmm)		16/28	16/28	16/35
ruido (db)		51	51	54
peso (kg)		53	55	90

Preguntas más frecuentes

P: ¿Es usted una fábrica o una empresa comercial?

R: Somos una fábrica integral de equipos de refrigeración, producimos unidades condensadoras enfriadas por aire y agua, enfriadores de agua, evaporadores y condensadores de aire. Cooperamos con muchas marcas internacionales de compresores, como Bitzer, Mycom, GEA, Frascold, Hanbell y otras.

P: ¿Cuál es el tiempo de entrega para los productos normales?

R: Generalmente para condensadores y evaporadores, el tiempo de entrega es de 7 días, pero si cambia los componentes, sería más largo.

P: ¿Qué forma de envío pueden proporcionar?

R: Podemos realizar envíos por mar, aire y expreso.
