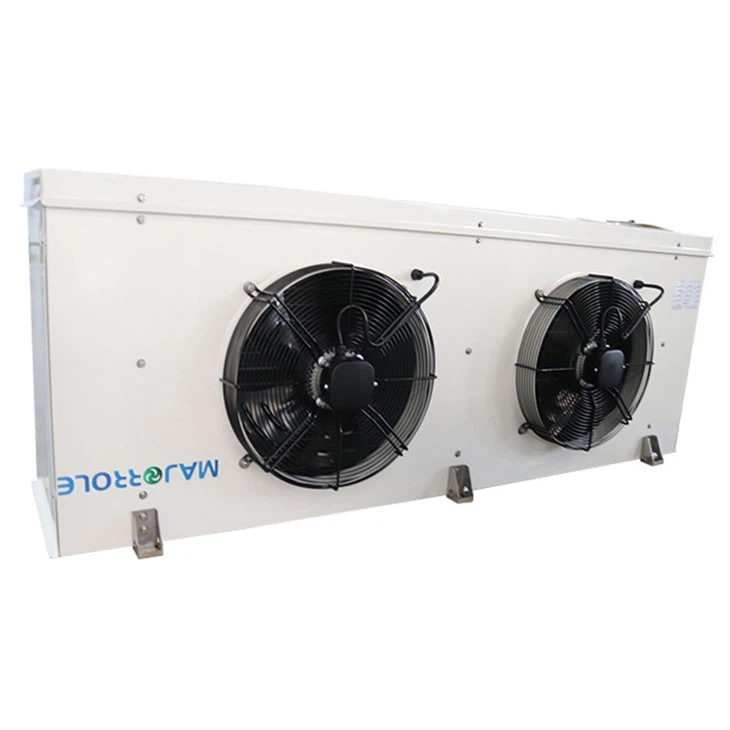

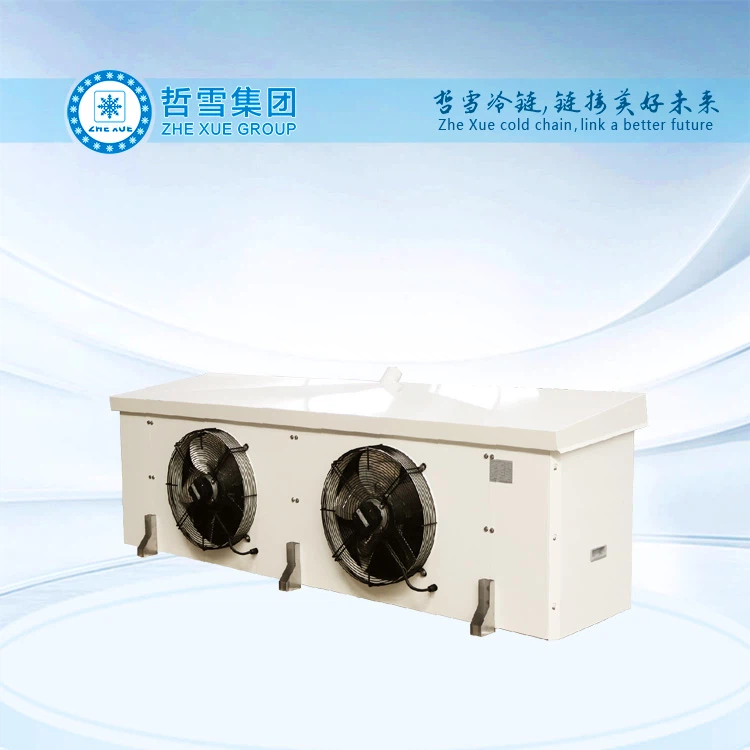

Evaporador de techo de baja temperatura
El evaporador de techo de baja temperatura es un componente clave de muchos sistemas de refrigeración. Su capacidad para enfriar y congelar productos rápidamente lo convierte en un componente importante en muchas industrias, incluidas las de alimentos y bebidas, farmacéutica y química.
El evaporador de techo de baja temperatura tiene una alta eficiencia. Debido a que utilizan sistemas de circuito cerrado, pueden funcionar con un consumo mínimo de energía y requieren poco mantenimiento, lo que los convierte en una opción asequible para muchas empresas. El principio básico del evaporador de baja temperatura tipo techo es muy simple. Funciona haciendo pasar el refrigerante a través de un intercambiador de calor, donde absorbe el calor del entorno circundante. A medida que el refrigerante absorbe calor, se evapora y se convierte en gas. Luego, el gas se comprime y se repite.
Instalación del evaporador
1) Dependiendo del tamaño del enfriador de aire, se deben usar 4, 6, 8 o 10 pernos largos para levantarlo en el techo de la cámara frigorífica.
2) La distancia entre la superficie del intercambiador de calor del evaporador y la pared del almacén no debe ser inferior a 250 ~ 350 mm (P 1) para garantizar el funcionamiento normal y el mantenimiento conveniente del evaporador.
3) Después de instalar el evaporador, se debe prestar atención para verificar que el evaporador esté instalado nivelado.
4) La tubería de drenaje desde la parte inferior del evaporador que conduce al exterior del almacén debe tener una cierta pendiente para que la salida de la tubería de drenaje sea más baja que la entrada para garantizar que el agua de descongelación pueda descargarse sin problemas fuera del almacén; La parte de la tubería de drenaje fuera del almacén debe estar equipada con un codo en forma de U para asegurar un sello de agua y evitar que una gran cantidad de aire caliente fuera del almacén ingrese al almacenamiento en frío a través de la tubería de drenaje (p1).
5) Las tuberías de drenaje en el almacén deben aislarse con tuberías de algodón con aislamiento térmico de 25 mm de espesor. Cuando la temperatura de almacenamiento es inferior a -20 grados, se debe instalar una tubería de calefacción eléctrica en la tubería de drenaje para evitar que el agua de descongelación congelación durante el proceso de descarga y garantizar un drenaje suave.
6) Al instalar la válvula de expansión, la bolsa sensora de temperatura debe envolverse firmemente en la mitad superior del tubo de retorno horizontal y garantizar un buen contacto entre la bolsa sensora de temperatura y el tubo de retorno. El exterior de la bolsa sensora de temperatura debe estar aislado con un tubo de algodón aislante con un espesor de 10 mm y una longitud de 100 mm para evitar que la bolsa sensora de temperatura se vea afectada por la temperatura de almacenamiento y provoque que el sistema de refrigeración no funcione correctamente.
7) La salida de aire del evaporador debe estar alejada de obstrucciones como vigas y columnas para evitar afectar el rango de suministro de aire del evaporador.
Parámetros de rendimiento
|
Φ300 mm-4P R404A |
||||
|
C04=4mm Espacio de aleta |
||||
|
Modelo |
MJB301C04R4-E |
MJB301C04R6-E |
MJB302C04R4-E |
|
|
Capacidad de refrigeración (kw) |
SC1(△t=10K) |
4.42 |
5.38 |
8.78 |
|
SC2(△t=8K) |
2.97 |
3.67 |
5.88 |
|
|
SC3(△t=7K) |
2.14 |
2.67 |
4.35 |
|
|
área de intercambio de calor (㎡) |
12.30 |
18.40 |
23.90 |
|
|
volumen del tubo (dm³) |
1.68 |
2.30 |
2.90 |
|
|
caudal de aire (m³/h) |
1700 |
1600 |
3500 |
|
|
potencia total del ventilador (W) |
120 |
120 |
240 |
|
|
corriente total del ventilador (A) |
0.39 |
0.39 |
0.78 |
|
|
flujo de aire (m) |
10 |
10 |
10 |
|
|
potencia de descongelación (W) |
1350 |
2250 |
2250 |
|
|
diámetro de la tubería entrada/salida (Φmm) |
12/16 |
12/19 |
12/22 |
|
|
ruido (db) |
43 |
43 |
46 |
|
|
peso (kg) |
30 |
33 |
55 |
|
